天然氣專用閥門選型發布時間：17-08-12

天然氣專用閥門選型

Z47WF燃?xì)忾l閥（無泄漏燃?xì)馄桨彘l閥）專用于天然氣、液體石油氣煤氣、油品等，它以獨特的設計、新穎的結構和良好的密封性能徹底解決了閥門因燃?xì)饨Y(jié)焦而引起的關不嚴、開不動等問題，有效地提高了密封性能和使用壽命，真正達到零泄漏。

二、Z47WF燃?xì)忾l閥--特點

閥體采用鑄造結構。
閥座采用 O 形密封圈密封和施加預緊力的浮動閥座結構，使閥門進出口雙向密封；并且該結構的啟閉力矩僅為普通閥門的 1/2，能達到輕松開、關閥門。
閥座采用密封面上鑲嵌 PTFE，具有 PTFE 對金屬和金屬對金屬的雙重密封，PTFE 密封面同時清除閘板臟物的作用。
閥門的閘板，無論是全開或是全關始終與密封面吻合，密封面得到保護不受介質直接沖刷，從而延長使用壽命。
閥門在全開時，通道平滑為直線，流阻系數極小，無壓力損失，可通毛球清掃管線。
閥門關閉時能自動卸掉內腔高壓（詳見工作原理圖），保證使用安全。
采用封閉齒輪轉動啟閉指示機構，能長期清晰地反映閥門的啟閉情況。
直埋式閥門外表面采用環氧煤瀝青防腐處理，能與管線同壽命。

三、Z47WF燃?xì)忾l閥--執行標準

設計與制造：API 600

法蘭尺寸：ANSI B16.5

結構長度：ANSI B16.10

壓力~溫度：ANSI B16.34

檢驗與試驗：API 598

一、美標卡套式軟密封旋塞閥--概述：

X43F美標卡套式軟密封旋塞閥適用于公稱壓力 Class150～600Lbs，工作溫度為 -29～180℃ 的石油、化工、制藥、化肥、電力行業等各種工況的管路上，切斷或接通管路介質。

二、美標卡套式軟密封旋塞閥--特點：

1、X43F美標卡套式軟密封旋塞閥密封性是通過卡套四周的密封面來實現的，獨特的 360° 金屬唇邊保護固定卡套；

2、金屬唇邊在旋塞轉時提供自潔的作用，適合于粘稠和易結垢的工況；

3、閥門沒有空腔給介質積聚；

4、雙向流動，使用安裝更方便；

5、零件材質及法蘭尺寸可根據實際工況或用戶要求合理選配，滿足各種工程需要。

三、美標卡套式軟密封旋塞閥--性能參數:


公稱壓力(LB)	殼體試驗壓力(MPa)	密封試驗壓力(MPa)	適用溫度(℃)	使用介質
150	3	2.2	≤180℃	天然氣、蒸汽、油品等
300	7.5	5.5
600	15	11
900	22.5	16.5

Q361F燃?xì)夥派⒑附忧蜷y性能簡介:

　 Q361F燃?xì)夥派⒑附忧蜷y由于全焊接球閥結構特殊、新穎、實用、重量輕耗材少，在現今的環保節能經濟形式下，是一種很好節能環保產品。其特點在閥門關斷時內部泄漏量可達到“零泄露”狀態，可使能源流失造成的損失降低到最低點。大大提高節能性與流體計量的精確度。閥門由全焊接的閥體和碳增強特氟隆密封墊組成，可以頻繁操作，在有雜質及化學物質的情況下長壽命運行。研磨精細的不銹鋼球體可以保證多年開閉自如，運行可靠。采用浮球結構，斜面彈性保證密封圈緊壓在球體之上，即使在壓力不穩定的情況下，閥門可以保證嚴密。解決了各集輸送系統 存在的“跑、冒、滴、漏”，相象，從而大大提高了安全性，降低了維護使用等費用，給用戶了提供了方便。

本閥門在適用于城市供熱、城市燃?xì)?、天然氣管線、化工、電力、輕工、食品、紡織等行業是最理想的截?cái)囝?lèi)閥之一。經過多年的市場檢驗，產品質量可達到國外類似產品的同等水平。因此深受各用戶的好評。

一、用途：

城市燃?xì)猓喝細廨敵龉艿?、主干線及各支線供應管道等。

　　集中供熱：大型供熱設備輸出管線、主干線、支線。

　　熱交換機：管道及各回路啟閉。

　　鋼鐵廠：各種流體管道、廢氣排放管道、煤氣和熱力供應管道、燃料供應管道。

　　各種工業設備：各種熱處理管道、各種工業煤氣和熱力管道。

二、特　性：

整體式焊接球閥，不會有外部泄漏等現象。

　　由于閥座是由碳化特氟隆密封環及碟形彈簧構成的,所以對壓力和溫度的變化適應能力強,在標注壓力和溫度范圍內不會產生任何泄滑。

　　球體的加工過程有先進的計算機檢測儀跟蹤檢測,所以球體的加工精度高。

由于閥體材料跟管道材質一樣，不會出現應力不均，也不會由于地震及車輛經過地面時而產生變形，管道耐老化。

　　密封環本體采用含量25%Carbon(碳素)的RPTFE材質，保障完全無泄漏(0%)。

　　直埋式焊接球閥可以直接埋于地下,不用建高大型閥門井，只需在地面上設置小型淺井,大大節省施工費用及工程時間。

　　可根據管道的施工及設計要求，調整閥體的長短和閥桿的高度。

　　球體的加工精度非常精密，操作輕便，無不良干涉。

　　采用高級的原材料,能保PN25以上的壓力。

　　與同類行業的同種規格產品相比，閥體小，而且外型美觀。

　　在保證閥門正常操作、使用情況下,使用壽命在15年以上。

一、燃?xì)饩o急切斷閥--概述

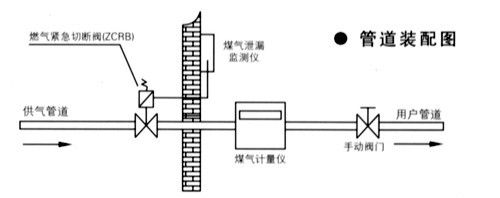

ZCRB系列燃?xì)饩o急切斷閥是一種新型的燃?xì)夤艿拦こ痰陌踩涮籽b置,主要應用于以下場合:

1.與可燃?xì)怏w泄漏監測儀器相連接。當儀器檢測到可燃?xì)怏w泄漏時，自動快速關閉主供氣體閥門,切斷燃?xì)獾墓┙o，及時制止惡性事故的發生。

2.與熱力設備的極限溫度(或壓力)安全控制器相連接。當設備內檢測點的溫度或壓力超過設定的極限數值時，自動快速關閉供氣閥門，停止燃料的供給。

3.與高層建筑的中央消防報警系統相連接。當大廈發生火情時，自動切斷大廈內的燃?xì)夤?yīng)，防止煤氣爆炸的發生。

4.在城市或工廠的燃?xì)夤?yīng)管網內設置BZCK燃?xì)饩o急切斷閥，可在中央控制室內集中控制，遠距離遙控，緊急關閉事故現場的管線供氣。

本系列產品具有一定的技術性能，低負荷損失和高可可靠性。適用于煤氣、天燃?xì)饧耙夯蜌獾瓤扇細怏w，廣泛應用于供氣管網系統，燃?xì)鉄崮芄S車間，燃?xì)忮仩t房及住宅居所的安全設施。

二、閥門功能及工作原理

本系列閥門是常開型脈沖觸發式型電磁閥，具有事故自鎖及手動復位功能。

1、閥門在日常工作中處于常開狀態，電磁閥線圈處于斷電狀態，不消耗電能。

2、當事故發生時，閥門線圈瞬時通電，觸發閥門快速關閉，并進入自鎖狀態。此時即使撤去電源，閥門仍處于自鎖關閉狀態，不會重新自動打開。

3、本閥采用先導式閥瓣，開啟輕松，即使壓力達到6bar開啟也十分輕松，口徑大于DN125，采用杠桿手柄，使本閥達到目的開關省力、快速。

4、當工作人員處理完事故，人工重新開啟閥門，才會恢復供氣。

根據客戶要求也可提供斷電關閉的常閉型緊急切斷閥。

一、天然氣電磁閥--特點及用途

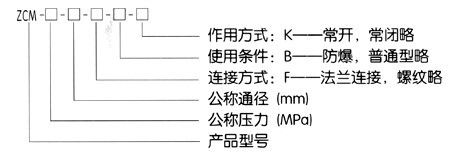

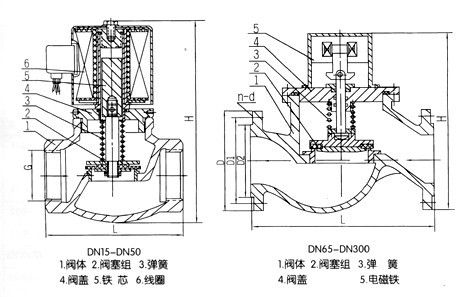

ZCM-F天然氣電磁閥具有結構簡單、流量大，壽命長，安全可靠等特點。適用于城市煤氣、液化石油氣、天然氣等多種煤氣為加熱燃燒介質管路作二位式通斷切換，進行溫度自動控制的執行結構，它廣泛應用于紡織業、印染業的煤氣熱定型和玻璃、燈泡業的窯爐加熱及其它行業的煤氣加熱自控系統。
