液化氣專用緊急切斷閥發布時間：19-11-20

一，液化氣專用緊急切斷閥-概述：

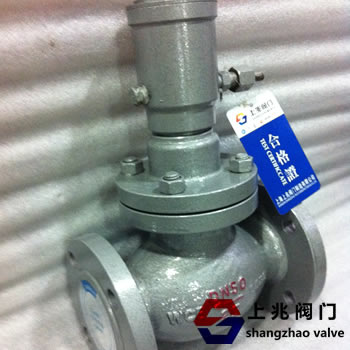

QDY421F-16 / 40C液化氣專用緊急切斷閥結合了切斷閥，止回閥和氣動閥的優點。它采用截止閥和止回閥的提升結構，以防止介質倒流。

截止閥的技術性能可靠，負荷損失小，可靠性高。它與遠程手動泵配合使用，并使用手動液壓控制閥打開/關閉。

截止閥安裝在液氨，儲氣罐站上或天然氣管道，以便在管道或儲罐上發生泄漏甚至起火時，工作人員可以通過長距離油泵釋放壓力或在80°C的高溫下熔化熔融的合金。氣瓶自動釋放，氣門迅速關閉以停止泄漏。為了保護人身安全，切斷閥是目前化工行業攔截危險貨物的理想產品。

第二，液化氣專用緊急切斷閥-雙油泵控制多閥工作原理：

管道安裝應由兩個手動油泵控制多個緊急截止閥。其中一個油泵工作，另一個油泵被保留。當一臺油泵損壞時，該閥將無法正常工作。

如果有多個緊急關閉閥，則使用一個J23H-40P針形閥進行控制。

為了用針閥關閉維修。

壓力等級：20K 4.0MPa

氣缸工作壓力：≤6.0.Mpa

工作溫度：-40?+ 80°C

氣缸介質：混合主軸油，變壓器油

使用介質：天然氣，液化氣，液氨，氣體

熔化溫度±70°C

關閉時間：≤10秒

氣缸開啟壓力：≥2.0 MPa

密封圈，O形圈：PTFE，丁腈橡膠

閥體：鑄鋼，不銹鋼。

304、316、316L

彈簧：50CrVA彈簧鋼

氣缸，活塞：鉻不銹鋼

類型：常閉

第三種液化氣專用緊急切斷閥-安裝尺寸單位：mm

DN	L	H	D	D1	D2	b	f	z-d
15	130	215	95	65	45	16	2	4-14
20	150	255	105	75	55	16	2	4-14
25	160	285	115	85	65	16	2	4-14
32	180	300	135	100	78	18	2	4-18
40	200	320	145	110	85	18	2	4-18
50	230	380	160	125	100	20	3	4-18
65	290	420	180	145	120	22	3	8-18
80	310	450	195	160	135	22	3	8-18
100	350	520	230	190	160	24	3	8-23
125	400	558	270	220	188	28	3	8-23
150	480	750	300	250	218	30	3	8-25
200	600	950	360	310	278	34	3	12-25
250	650	1050	425	370	322	36	3	12-30
300	750	1120	485	430	390	40	3	16-30
