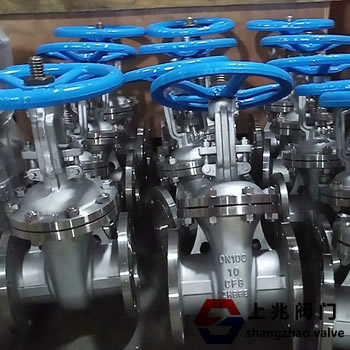

Z41W-16P-100_手動法蘭不銹鋼閘閥具有流體阻力小，適用的壓力、溫度范圍大等特點，是一種最常用的截?cái)嚅y，用于截?cái)嗷蚪油ü苈分械慕橘|(zhì)。

目前，國內閘閥普遍采用的是七十年代的三化設計結構。與美國、日本等先進國家的閘閥相比，結構笨大，閥體材料品種不全，密封性能不可靠。密封性能不可靠。尤其是PN1.0MPa的低壓閘閥，國內只有鑄鐵材料，鑄鐵閘閥常常發生閥體凍裂、閘板脫落等嚴重問題，鑄鐵閘閥的碳鋼閥桿易銹蝕，填料墊片質量差，內外泄漏嚴重。不銹鋼蝶閥對于腐蝕性介質工況，國內缺少適用于低壓系統的PN1.0MPa不銹鋼閘閥，用較高壓力級的不銹鋼閘閥代用，不僅增大了工程或項目的投資，也造成了不銹鋼材料不必要的浪費。

Z41W-16P-100_手動法蘭不銹鋼閘閥適用于公稱壓力PN1.0～16.0MPa，工作溫度-29～425℃（碳鋼）及-40～200℃（不銹鋼）的名種管路上，用于截?cái)嗷蚪油ü苈分械慕橘|(zhì)。

通過選用不同的材質，可適用于水、蒸汽、油品、硝酸、醋酸、強氧化性介質及尿素等多種介質，驅動方式有手動、傘齒輪傳動及電動。

本廠系引進設備配套用閥門的專業生產廠家，多年從事進口閥門的國產化工作，并不斷吸收國外先進的閥門技術，在設計、制造和質量控制等方面積累了豐富的經驗。

針對國內閘閥普遍存在的問題，開發了具有如下特點的法蘭連接鋼制閘閥。

①符合國內外先進標準的要求，密封可靠，性能優良。

②閥體材料品種齊全，填料、墊片可根據實際工況或用戶要求合理選配，能適用于各種壓力、溫度及介質工況。

③采用楔式彈性閘板結構，中大口徑設置滾動軸承，啟閉輕松。

④可采用多種配管法蘭標準及法蘭密封面型式，滿足各種工程需要及用戶要求。

⑤開發了PN1.0MPa的低壓碳鋼閘閥，可替代鐵制閘閥，有效地解決了鑄鐵閘閥殼體易凍裂、閘板易脫落、閥桿易銹蝕，密封性能不可靠等問題。

⑥開發了PN1.0MPa的低壓不銹鋼系列閘閥，能適用于各種腐蝕性介質工況，降低成本，節約材料。

產品說明

名稱：不手動法蘭不銹鋼閘閥

型號：Z41W-16P Z41W-25P Z41W-40P Z41W-64P Z41W-16R Z41W-25R Z41W-40R Z41W-64R

材質：304、304L、316、316L、321等材質

壓力：PN16-PN64

口徑：DN15-DN300

不銹鋼法蘭閘閥應用規范:

1、設計制造按GB12234-89

2、結構長度按GB12221-89

3、法蘭尺寸按JB/T79-94

4、閥門檢查和試驗按GB13927
