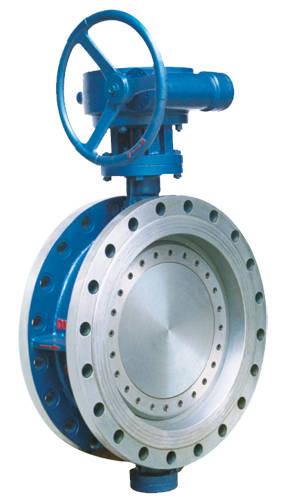

D343H三偏心多層次硬密封蝶閥的結構特點及工作原理:
1。D343H三偏心多層次硬密封蝶閥與其他蝶閥最大的區別是采用了三偏心設計結構。蝶板安裝中心和旋轉中心設計有嚴格的偏心距。當閥門開啟10℃甚至全開時，蝶閥的閥座密封面與蝶板處于非接觸狀態，關閉時，蝶板隨閥桿轉動，偏轉到閥座密封面內，使其氣密。因此，由于在開啟和關閉過程中磨損較少，閥門的使用壽命得以延長。 2。三偏心多層次硬密封蝶閥的閥座采用內嵌O型橡膠圈或氟塑料作為密封墊形成密封。因此具有溫差和磨損的自補償功能，從而保證閥門的密封性。 3。當?shù)y管道中的流體壓力引入閥座密封槽時，由于波松分力原理，O形圈的膨脹力和管道壓力產生的合力將閥座密封面推向蝶板，密封閥門。這種獨特的密封結構可以隨著管道壓力的增加產生更大的密封力。 4。蝶閥的閥座可以微調。閥門使用一定時間后，當密封圈自身磨損泄漏時，在不拆卸閥門的情況下，通過調節螺釘可以將密封壓環向蝶板方向微調到所需尺寸，使其得到補償，具有與新閥門相同的密封性能。 5。除手動裝置外，三偏心多層次硬密封蝶閥系列還可配氣動裝置或電動裝置，形成手動。 動力蝶閥和氣動蝶閥可附加反饋信號，電動氣動閥門定位器和電動蝶閥等三大類六大系列產品。 三偏心多層次硬密封蝶閥產品可應用于石化、食品、醫藥、紡織、造紙、電力、污水處理、給排水、冶煉等工業管道。可用作各種氣體、液體、半流體和微粒粉末輸送管道或容器中控制介質流動的啟閉機構。三偏心多層次硬密封蝶閥可安裝在任何位置。 三偏心多層次硬密封蝶閥系列，具有一定的自清洗能力，在鋼廠、市政管道等污水管道中使用時能顯示出多種優點，無需維護，密封性能好，操作方便。 以上三偏心多層次硬密封蝶閥的結構特點及工作原理有 緊急切斷閥廠家上兆閥門技術部提供，如了解更多蝶閥基礎知識請持續關注我們。
|
