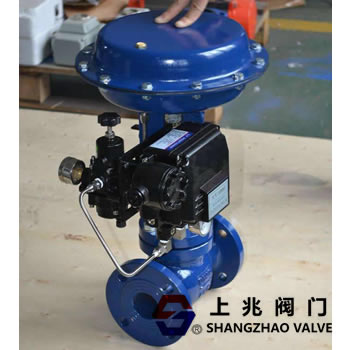

氣動切斷閥是一種常見的閥門外觀，主要用于控制空氣、水、蒸汽介質，具有附加流量系數大、可調比大、密封效果好、調節功能靈敏等優點。用戶在使用氣動切斷閥時，需要進行一定程度的調試。 氣動切斷閥定位器是氣動控制閥zui的重要?dú)鈩?dòng)附件之一，起著接收控制信號和準確定位閥門行程方向的作用。 氣動切斷閥定位器的功能:氣動切斷閥定位器和氣動執行機構共同組成一個自動控制單元，與各種調節閥連接，調試安裝后組裝成一個氣動調節閥。氣動 緊急切斷閥定位器應用于各種工業自動化過程控制領域。 氣動控制閥出廠時，定位器和控制閥都已校準，但在安裝到管道后，通常需要再次校準閥門。常規的校準方法是:校準5個點，分別是4ma、8ma、12mA、16ma和20ma。在12ma時，定位器的反作用桿處于水平方向，其他組信號的閥門方位應分別在0、25、75、100的沖程，反作用桿的滾動視點小于±45度。零點和滿刻度之間的偏差可以通過分別調節相應的螺釘來校正。正常情況下，如果閥門行程與給定信號一一對應，則標定結束。 當閥門關閉時，第一個問題是如何達到使閥門關閉緊密的閥座滿負荷。一般方法是校準閥門，以便 閥塞、隔膜、閥板等關閉部件。只是定位在閥座上，而不是確認關閉部件是否完全位于閥座上。為了堅持計劃泄漏，避免密封面腐蝕，需要計劃一個合適的密封載荷。 單作用氣動執行機構一般采用薄膜編程。用這種規劃方法，使用的彈簧可以減少閥座載荷，承受所有的關閉壓力。典型的雙作用氣動執行器采用活塞規劃。選擇這種策劃方式不同于電影策劃方式，供給壓力不需要限制。為了達到更高的關閉壓力，可以施加全負荷供給壓力。關于活塞規劃型，壓力越高，閥門的穩定性和控制靈敏度越好。
|
